Kruchten提出了一个“4+1”的视图模型。“4+1”视图模型从5个不同的视角来描述软件架构，每个视图只关心系统的一个侧面，5个视图结合在一起才能反映软件架构的全部内容。其中，（16）主要考虑如何把软件映射到硬件上；（17）侧重于系统的运行特性。
进程视图
实现视图
逻辑视图
部署视图
教材P184，5.1.4统一过程模型（RUP）

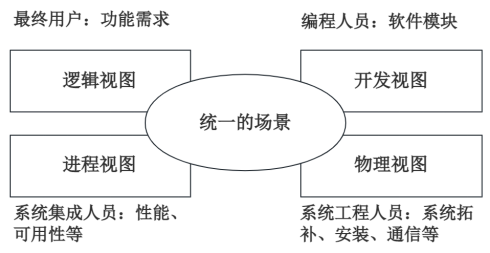

软件架构设计的4+1视图：
“4+1”模型包含逻辑视图、进程视图、开发视图、物理视图，加上统一的场景；再结合recall slice 4可知，部署视图定义系统中软硬件的物理体系结构及连接、哪个程序或对象驻留在哪台计算机上执行，即主要考虑如何把软件映射到硬件上；进程视图描述系统的并发性，并处理这些线程间的通信和同步，侧重于系统的运行特性。
